概述

在之前的项目几种简单的阴影实现方法中，提到了用面片实现阴影的方式。当时提到，这种方式比较受限，只适用于平整的地面。最近在回顾这篇文章的时候，当看到第三部分的球体阴影时，忽然想到，是不是可以使用球体阴影的思想，来解决面片阴影的限制呢？

思路

基本的思路是：在C#代码中，实时将角色的世界坐标传递给Shader，作为圆形面片阴影的圆心。然后，在Shader的片元着色器中，计算该片元距离圆心的距离，如果在半径范围内，就是处于阴影区域；否则，就不处于阴影区域。

实验

首先搭建好方便实验的场景。新建一个球体模拟角色，新建两个立方体模拟地面和台阶。如下图所示：

新建C#脚本，将圆形面片的圆心位置和半径传递给Shader：

using UnityEngine;

public class PlaneShadow : MonoBehaviour
{
    public float Radius;
    public float ShadowFalloff;

    void Update()
    {
        Shader.SetGlobalVector("_CenterPos", transform.position);
        Shader.SetGlobalFloat("_CenterRadius", Radius * Radius);
        Shader.SetGlobalFloat("_ShadowFalloff", ShadowFalloff);
    }
}

在上述代码中，ShadowFalloff变量是用来控制阴影从圆心向四周衰减的。圆心处阴影最强，往四周逐渐减弱。

为地面和台阶部分新建Shader。接受C#中传递过来的数据。Shader文件如下所示：

Shader "RoadOfShader/2.3-PlaneShadow/Plane Shadow"
{
    Properties
    {
        _MainTex ("Main Tex", 2D) = "white" { }
    }
    SubShader
    {
        Tags
        {
            "Queue" = "Geometry" "RenderType" = "Opaque" "RenderPipeline" = "UniversalPipeline" "IgnoreProjector" = "True"
        }

        Pass
        {
            Tags
            {
                "LightMode" = "UniversalForward"
            }
            Cull Off

            HLSLPROGRAM
            // Required to compile gles 2.0 with standard SRP library
            // All shaders must be compiled with HLSLcc and currently only gles is not using HLSLcc by default
            #pragma prefer_hlslcc gles
            #pragma exclude_renderers d3d11_9x
            #pragma target 2.0

            #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlsl"
            #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Lighting.hlsl"

            #pragma vertex vert
            #pragma fragment frag

            struct Attributes
            {
                float4 positionOS: POSITION;
                float2 uv: TEXCOORD0;
                UNITY_VERTEX_INPUT_INSTANCE_ID
            };

            struct Varyings
            {
                float2 uv: TEXCOORD0;
                float3 positionWS: TEXCOORD1;
                float4 positionCS: SV_POSITION;
                UNITY_VERTEX_INPUT_INSTANCE_ID
                UNITY_VERTEX_OUTPUT_STEREO
            };

            float4 _CenterPos;
            float _CenterRadius;
            half _ShadowFalloff;

            CBUFFER_START(UnityPerMaterial)
            float4 _MainTex_ST;
            CBUFFER_END

            TEXTURE2D(_MainTex);
            SAMPLER(sampler_MainTex);

            Varyings vert(Attributes input)
            {
                Varyings output = (Varyings)0;

                UNITY_SETUP_INSTANCE_ID(input);
                UNITY_TRANSFER_INSTANCE_ID(input, output);
                UNITY_INITIALIZE_VERTEX_OUTPUT_STEREO(output);

                VertexPositionInputs vertexInput = GetVertexPositionInputs(input.positionOS.xyz);
                output.positionWS = vertexInput.positionWS;
                output.positionCS = vertexInput.positionCS;

                output.uv = TRANSFORM_TEX(input.uv, _MainTex);

                return output;
            }

            half4 frag(Varyings input): SV_Target
            {
                UNITY_SETUP_INSTANCE_ID(input);
                UNITY_SETUP_STEREO_EYE_INDEX_POST_VERTEX(input);

                float3 toCenter = _CenterPos.xyz - input.positionWS;
                float sqrDistanceXZ = dot(toCenter.xz, toCenter.xz);

                half atten = (sqrDistanceXZ / _CenterRadius) / _ShadowFalloff;

                return atten;
            }
            ENDHLSL

        }
    }
}

在片元着色器中，计算顶点和圆心的方向向量，点乘toCenter的xz向量，得到xz平面上方向向量长度的平方。根据方向向量的平方与半径的平方相比较，计算得到一个比率，代表阴影的强度，在和_ShadowFalloff计算之后，得到最终的阴影衰减atten。直接输出atten，效果如下：

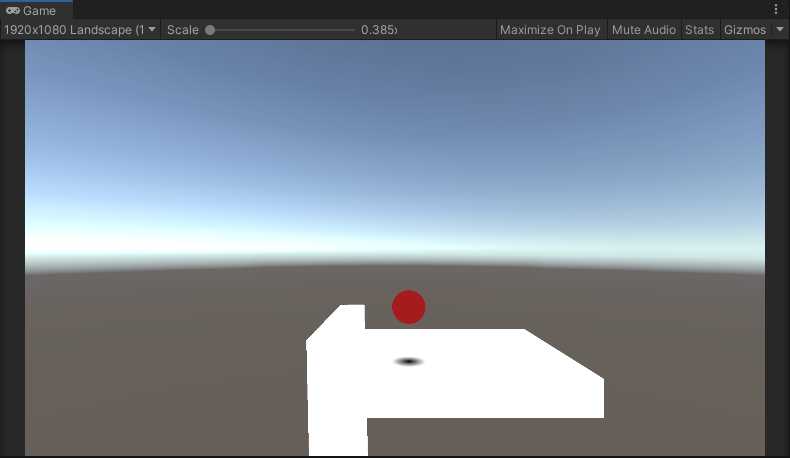

黑色部分是阴影的区域，其余白色的部分是正常的区域。下面，改一下Shader代码，使用阴影衰减与采样得到的颜色相乘，得到带阴影的效果。注意改动片元着色器，代码如下：

half4 frag(Varyings input): SV_Target
{
    UNITY_SETUP_INSTANCE_ID(input);
    UNITY_SETUP_STEREO_EYE_INDEX_POST_VERTEX(input);

    float3 toSphere = _CenterPos.xyz - input.positionWS;
    float sqrDistanceXZ = dot(toSphere.xz, toSphere.xz);

    half atten = (sqrDistanceXZ / _CenterRadius) / _ShadowFalloff;

    half4 col = SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, input.uv);
    col *= atten;
    return col;
}

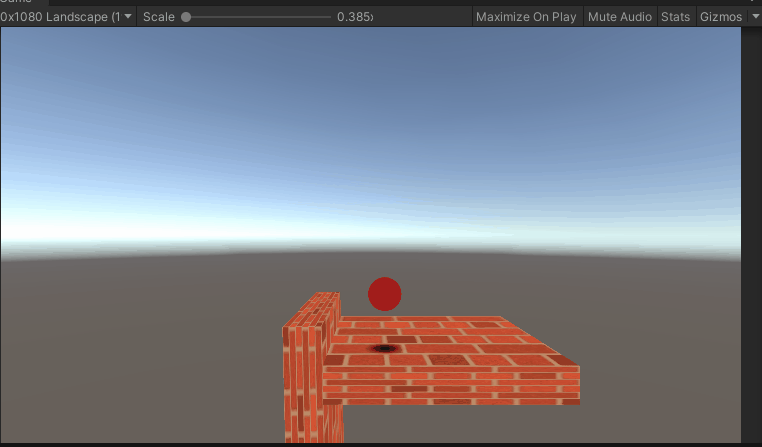

效果如下：

可以发现，颜色过渡曝光。这是为什么呢？

1	half atten = (sqrDistanceXZ / _CenterRadius) / _ShadowFalloff;

观察Shader代码发现，在计算atten的时候，没有做限制。随着顶点距离圆心的位置逐渐变远，sqrDistanceXZ趋于无穷大，导致atten会趋于无穷大。这显然不符合我们的预期。可以想到的是，对最终的结果做以下限制，当顶点距离圆心的距离超过半径时，就不会受到阴影的影响了。可以使用saturate()函数来达到这一目的：

1	half atten = saturate((sqrDistanceXZ / _CenterRadius) / _ShadowFalloff);

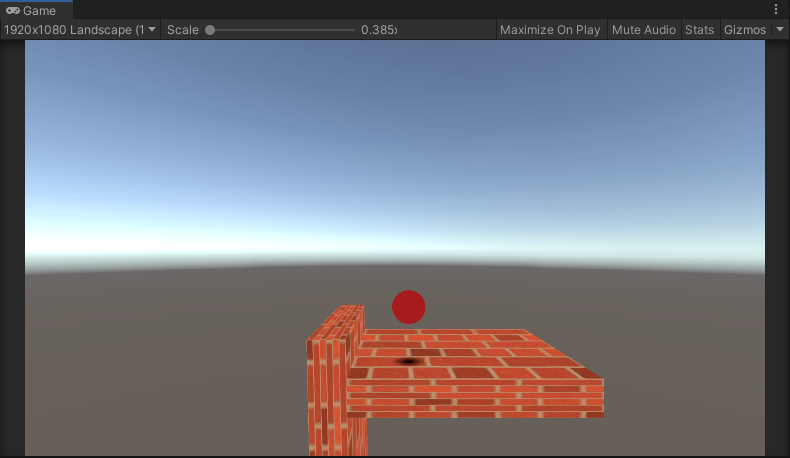

此时的效果如下：

效果看起来还不错，与原本的圆形面片阴影的效果大致相同。

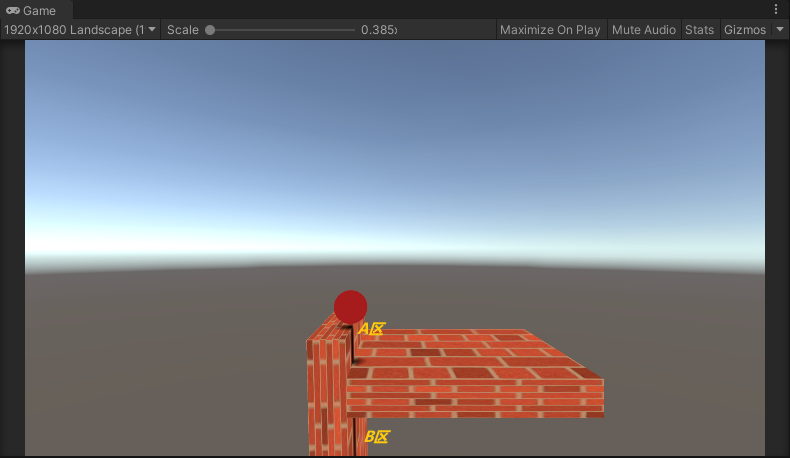

将模拟角色的球体往左移动到台阶正上方的效果如下：

可以发现，台阶部分有一条垂直的阴影，一直延伸到了地面之下。这是因为，我们在上面计算距离的时候，只使用了xz分量，没有使用y分量，导致在台阶的垂直面上，得到的距离都相同。结合实际的项目经验来说，台阶的高度应该是很小的，所以在地面之上的台阶部分（上图中A区）的阴影是可以接受的。不可接收到，是地面之下的台阶（上图中的B区）的阴影。我们要想办法去除地面之下的台阶阴影。

可以想到的办法是，计算顶点与圆心在竖直方向上的距离差，只有满足一定的条件才会受到阴影的影响。

在C#中，将竖直方向上的阴影距离范围传递给Shader：

1	Shader.SetGlobalFloat("_HeightRange", HeightRange);

在片元着色器中，在竖直方向上计算一个遮罩值，用来控制哪些区域会受到阴影的影响：

half4 frag(Varyings input): SV_Target
{
    UNITY_SETUP_INSTANCE_ID(input);
    UNITY_SETUP_STEREO_EYE_INDEX_POST_VERTEX(input);

    float3 toSphere = _CenterPos.xyz - input.positionWS;
    float sqrDistanceXZ = dot(toSphere.xz, toSphere.xz);

    float yMask = saturate(step(toSphere.y, 0) + step(_HeightRange, toSphere.y));
    return yMask;
}

效果如下所示：

在上图中，黑色区域是竖直方向上可能受到阴影影响的区域，与我们上面的设想相符。

结合之前的效果，修改Shader代码如下：

half4 frag(Varyings input): SV_Target
{
    UNITY_SETUP_INSTANCE_ID(input);
    UNITY_SETUP_STEREO_EYE_INDEX_POST_VERTEX(input);

    float3 toSphere = _CenterPos.xyz - input.positionWS;
    float sqrDistanceXZ = dot(toSphere.xz, toSphere.xz);

    float yMask = step(toSphere.y, 0) + step(_HeightRange, toSphere.y);

    half atten = (sqrDistanceXZ / _CenterRadius) / _ShadowFalloff;

    half4 col = SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, input.uv);
    col *= saturate(atten + yMask);
    return col;
}

最终的效果如下所示：

最终的代码如下

总结

回顾一开始说的用面片实现阴影的问题，经过我们的改进，现在也适用于非平整的地面了。
