练习项目(六):Back facing描边法

概述

描边,在卡通渲染中是一个非常重要的主题。目前比较流行的描边方法有两种:一种是基于后处理的描边,这种方式相对不容易定制,适用于对复杂场景的描边;一种是过程式描边,通过两次绘制,一次绘制本体,一次绘制描边。本文主要介绍第二种描边方式,在《GUILTY GEAR Xrd》中称其为Back Facing法。

一、基本的实现描边

基本思路是通过两次绘制,一次绘制本体,一次绘制描边。

这里就有个问题,两次绘制的顺序怎么处理呢?

经过试验可以发现,两种顺序可以得到相同的结果。

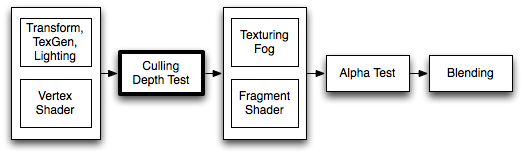

本文使用的顺序是先绘制本体,再绘制描边。参考下图,在片元着色器之前,有个Depth Test操作,这样,在后绘制描边的时候可以通过深度检测过滤掉本体覆盖的像素,效率更高。

在URP中,如果没有设置LightMode,那么URP默认使用SRPDefaultUnlit。所以,可以将绘制本体Pass的LightMode设为SRPDefaultUnlit,而将绘制描边Pass的LightMode设为UniversalForward。这样,就可以实现先绘制本体,再绘制描边的功能了。主要的代码如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Varyings vert(Attributes input)
{
Varyings output = (Varyings)0;

UNITY_SETUP_INSTANCE_ID(input);
UNITY_TRANSFER_INSTANCE_ID(input, output);
UNITY_INITIALIZE_VERTEX_OUTPUT_STEREO(output);

output.vertex = TransformObjectToHClip(input.positionOS.xyz);

float3 normal = TransformObjectToWorldNormal(input.normalOS);
float2 offset = TransformWorldToHClipDir(normal).xy;
output.vertex.xy += offset * _Outline;

return output;
}

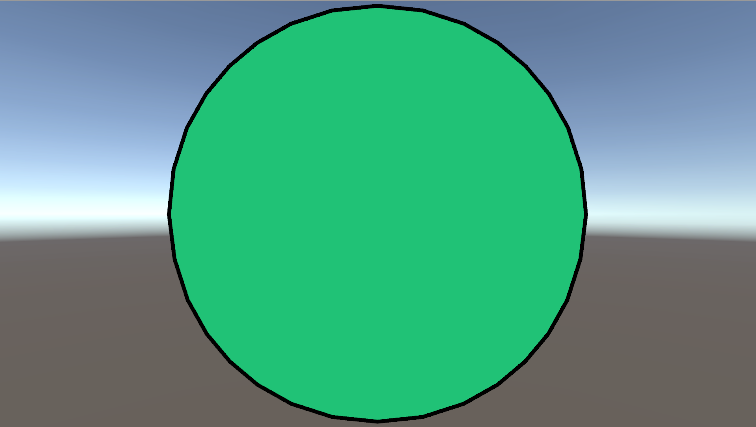

此时,可以得到如下的结果:

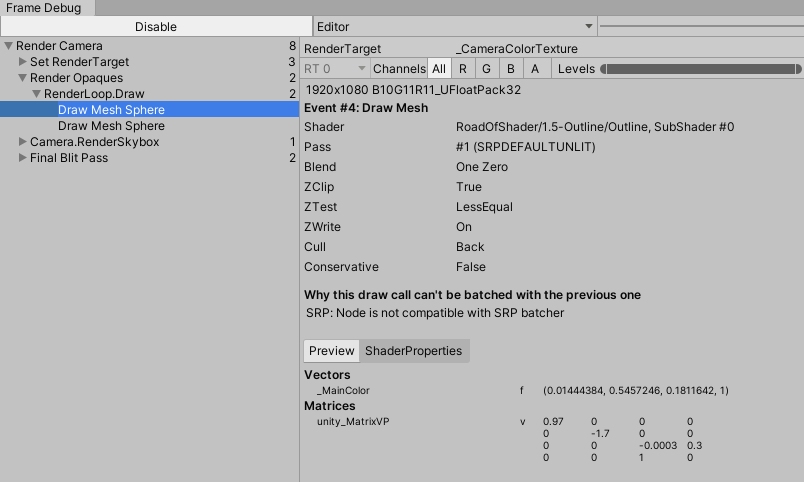

查看Frame Debugger,可以发现,确实是先绘制本体,再绘制描边。

二、到相机距离造成的描边粗细问题

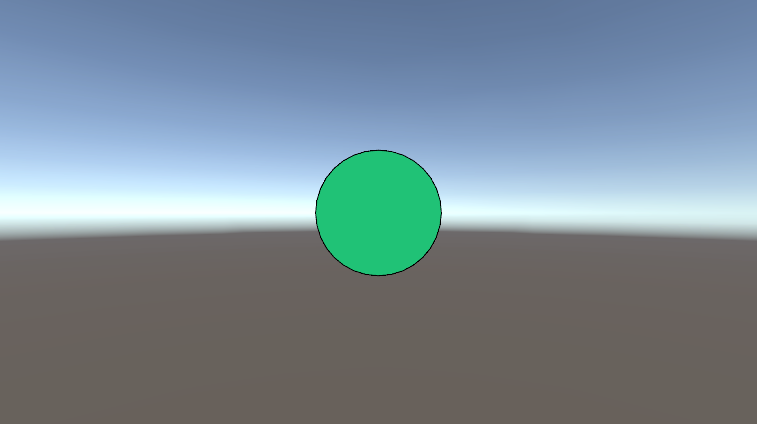

上面的步骤,得到了一个基本的描边效果。但是当物体远离相机时,可以发现,描边会变细。我们希望得到的,是描边宽度不随物体距离相机远近而变化的效果。

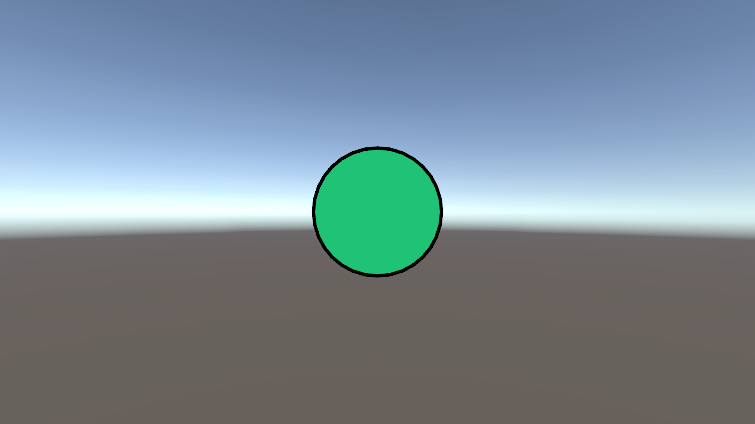

这里就需要多提一个知识点。物体变换到投影空间后,x、y代表投影空间下的横纵坐标,z代表投影空间下的深度,w等于-z,w用于后面的齐次除法。我们希望得到的,是在屏幕上显示固定宽度的描边,那么顶点向外延伸的距离就应该是NDC空间下的固定距离,而不是投影空间下的固定距离。于是,在投影空间下计算向外延伸的距离的时候,乘上w的值,这样,在之后的齐次除法中会将坐标值除以w,得到的就是不会随距离相机远近不同的描边宽度了。代码如下:

1
2
3
4
5
output.vertex = TransformObjectToHClip(input.positionOS.xyz);

float3 normal = TransformObjectToWorldNormal(input.normalOS);
float2 offset = TransformWorldToHClipDir(normal).xy;
output.vertex.xy += offset * output.vertex.w * _Outline;

三、屏幕分辨率造成的非等比缩放问题

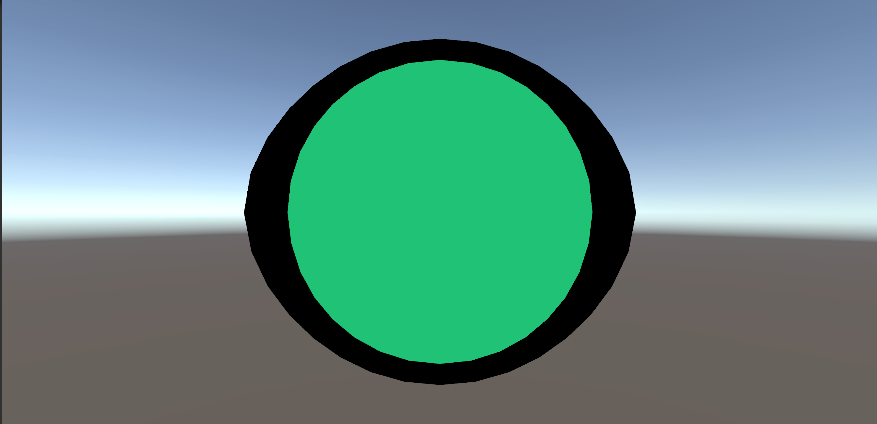

上面两个部分,得到的都是宽度一致的描边。但是,当试着对得到的offset进行归一化时,就会出现下面这种问题。代码如下:

1
2
3
4
5
output.vertex = TransformObjectToHClip(input.positionOS.xyz);

float3 normal = TransformObjectToWorldNormal(input.normalOS);
float2 offset = normalize(TransformWorldToHClipDir(normal).xy);
output.vertex.xy += offset * output.vertex.w * _Outline;

这是因为,观察空间变换到投影空间xy会非等比缩放,所以正常的法线在投影空间就是非归一化的。在投影空间下,output.vertex.xy未归一化,如果法线offset归一化了,最后计算得到的偏移值在xy方向上的拉伸程度就会不同。所以,这里不需要对offset归一化。

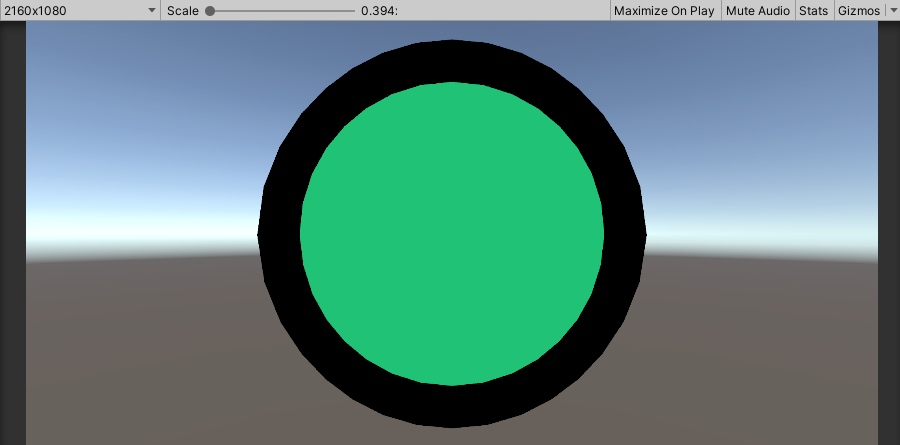

当然,也可以对offset归一化后,再根据屏幕的宽高比计算出一个系数,将offset.y乘以这个系数,得到一个新的法线,这样也可以解决上面的问题。

1
2
3
4
5
6
7
8
9
10
11
12
output.vertex = TransformObjectToHClip(input.positionOS.xyz);

float3 normal = TransformObjectToWorldNormal(input.normalOS);
float2 offset = normalize(TransformWorldToHClipDir(normal).xy);

//将近裁剪面右上角位置的顶点变换到观察空间
float4 nearUpperRight = mul(unity_CameraInvProjection, float4(1, 1, UNITY_NEAR_CLIP_VALUE, _ProjectionParams.y));
//求得屏幕宽高比
float aspect = abs(nearUpperRight.x / nearUpperRight.y);
offset.y *= aspect;

output.vertex.xy += offset * output.vertex.w * _Outline;

当然,这种方式相对上一种方式有点麻烦,只是提供一种思路。

完整代码

四、其它的一些技巧

在《罪恶装备-Xrd》的分享中,也提到了在卡通渲染中,其他的一些提升描边质量的方法。比如,使用顶点色存储描边粗细、颜色等,可以更加精细地控制描边。最近在实际的工作中,也遇到一种提升描边效果的方式:根据顶点距离相机的距离,计算出一个参数,在代表描边宽度的渐变贴图中采样,这样,可以定制各种不同距离的描边宽度。
